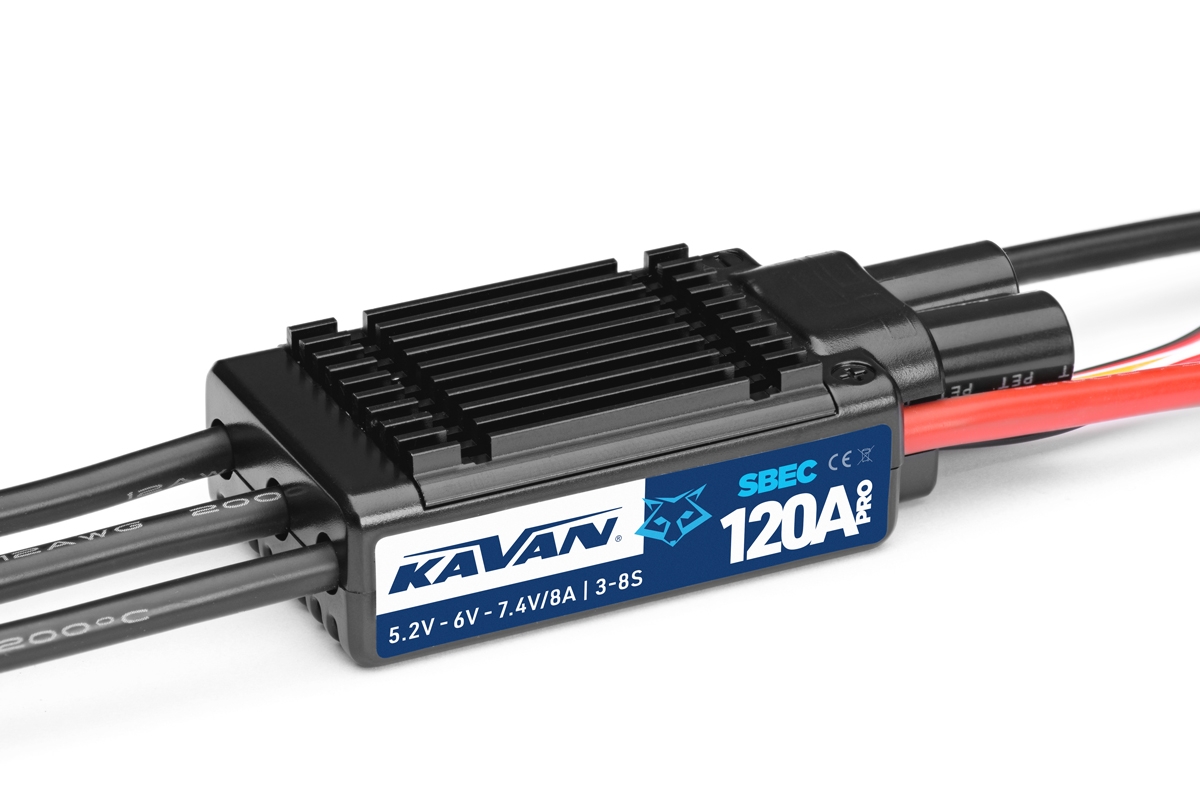

Kavan PRO-120SB striedavý regulátor 120A

Náhľad produktu - Kavan PRO-120SB striedavý regulátor 120A
Cena v e-shope s DPH: 107,71 €
Dočasne nedostupné
Poslať otázku
na dostupnosť
Poslať otázku
na dostupnosť
Výrobca: Kavan
Kód tovaru: KAV32.31045
EAN: 8596450023406

Neviete si rady s výberom? Nie sú Vám niektoré parametre jasné? Napíšte nám Vašu otázku a my Vás s odpoveďou kontaktujeme.
#Chcete dostat upozornění ve chvíli, kdy produkt bude k dispozici? Stačí vyplnit formulář a náš hlídací pes Vám dá vědět.

Poslať otázku Strážiť dostupnosť

  • Popis produktu

  • Technické informácie

Popis produktu

Kavan - Kavan PRO-120SB striedavý regulátor 120A - KAV32.31045

Programovateľný mikroprocesorový regulátor pre striedavé motory bez senzorov („brushless, sensorless“) pre rekreačné a športové modely lietadiel s napájaním z akumulátorov LiPo/Li-ion/LiFe. Využíva pokročilú technológiu optimalizovaného riadenia významne zlepšujúcu odozvu plynu a účinnosť riadenia výkonového stupňa. Konštrukcia regulátora kladie zreteľ na vysokú dlhodobú zaťažiteľnosť a odolnosť, aká je vyžadovaná vo veľkých modeloch s väčším počtom serv. Regulátory sú vybavené výkonným spínaným stabilizátorom napájania BEC s voliteľným výstupným napätím zaisťujúcim napájanie prijímača a serv (normálnych aj HV) z pohonného akumulátora. Pre ľahké nastavovanie regulátora slúži špeciálna LED programovacia karta KAVAN PRO, ktorá je dodávaná zvlášť.

Popis a funkcie regulátora:

  • regulátor vybavený vysokovýkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 72 MHz; je kompatibilný s väčšinou striedavých motorov;
  • vhodný pre väčšinu leteckých striedavých motorov s napájaním z akumulátorov 3-8S LiPo/Li-ion/LiFe;
  • zvláštny stabilizátor napájania pre mikroprocesor pre veľkú odolnosť proti rušeniu a obmedzeniu rizika straty kontroly;
  • technológia optimalizovaného riadenia významne zlepšuje odozvu plynu a účinnosť riadenia výkonového stupňa, znižuje teplotu regulátora;
  • výkonný spínaný stabilizátor napájania BEC výstupným napätím s nastaviteľným na 5,2, 6,0 alebo 7,4 V a zaťažiteľnosťou 8 A trvalo a 20 A špičkovo. BEC je oddelený od ostatných obvodov regulátora, môže si zachovať správnu funkciu aj pri spálení výkonovej dosky s MOSFET tranzistory regulátora;
  • režimy rozbehu Normal/Mäkký/Veľmi mäkký sú vhodné pre normálne vrtuľové lietadlá aj modely s dúchadlami;
  • jednoduché programovanie a nastavovanie s pomocou vysielača alebo LED programovacej karty KAVAN PRO;
  • zvláštny programovací kábel na pripojenie regulátora k LED programovacej karte umožňuje užívateľovi regulátor programovať kedykoľvek a kdekoľvek (podrobnosti viď návod na obsluhu LED programovacej karty KAVAN PRO);
  • režimy brzdy Normal/Proporcionálna/Reverzácia (najmä režim reverzácie) môžu účinne skrátiť dojazd po pristátí;
  • rad ochranných funkcií: ochrana pri štarte, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana pri nenormálnom napájacom napätí a ochrana pri strate riadiaceho signálu účinne predlžuje životnosť regulátora;
  • kalibrácia rozsahu plynu pre dokonalé prispôsobenie riadiacemu signálu z vašej RC súpravy.

Programovateľné funkcie:

  • Typ brzdy: Brzda vypnutá, normálna brzda (s intenzitou brzdenia nastaviteľnou v 7 úrovniach), proporcionálna brzda (ovláda sa ovládačom plynu: 0-20% výchylky ovládača plynu zodpovedá 100-0% brzdy, 20-100% výchylky ovládača zodpovedá 0-100% plynu), reverzácia (umožňuje zapnúť reverzáciu chodu motora pomocou ďalšieho kanálu s prepínačom).
  • Sila brzdy: Intenzita brzdenia je nastaviteľná od Úrovne 1 po Úroveň 7 pre režim „Normálna brzda“.
  • Spôsob odpojenia motora: Mäkké vypnutie: Regulátor postupne zníži výkon na 50% plného výkonu počas 3 sekúnd po aktivácii napäťovej ochrany. Tvrdé vypnutie: Motor je okamžite vypnutý.
  • Počet článkov LiPo: Odporúčame nastavovať ručne pre 100% spoľahlivú funkciu napäťovej ochrany. Regulátor automaticky vypočíta počet článkov pripojeného akumulátora podľa pravidla „3,7 V na článok“, pokiaľ zvolíte automatickú detekciu.
  • Napäťová ochrana: Prahová úroveň napäťovej ochrany je nastaviteľná v rozmedzí 2,8-3,8 V/článok; ochranu je tiež možné úplne vypnúť.
  • Napätie BEC: Napätie BEC stabilizátora napájania je nastaviteľné na 5,2 V, 6,0 V alebo 7,4 V.
  • Rozbeh: Normálny rozbeh (okamžitý rozbeh), Mäkký rozbeh (s pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo menšie dúchadlá), Veľmi mäkký rozbeh (s veľmi pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo dúchadla od 90 mm).
  • Časovanie: Nastaviteľné v rozmedzí 0-30°.
  • Zmysel otáčania: V smere hodinových ručičiek/Proti smeru hodinových ručičiek.
  • DEO voľnobežka: Túto funkciu je možné zapnúť alebo vypnúť; môže priniesť lepšiu linearitu alebo plynulejšiu odozvu plynu.

Ochranné funkcie regulátora:

  • Ochrana pri rozbehu: Regulátor počas rozbehu meria otáčky motora. Pokiaľ sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávny rozbeh. Pokiaľ je v tomto okamihu plyn na menej ako 15%, regulátor sa automaticky pokúsi o nový reštart motora; ak je plyn na viac ako 15%, musíte ovládač plynu stiahnuť úplne dole pre nové reštartovanie motora.
  • Tepelná ochrana regulátora: Motor bude „zadrhávať“, pokiaľ teplota regulátora prekročí 110°C, čím signalizuje, že bola aktivovaná tepelná ochrana. Pokiaľ v tej chvíli ovládač plynu stiahnete pod 60%, „zadrhávanie“ zmizne a regulátor bude dodávať výkon zodpovedajúci polohe plynu. Pokiaľ plyn presuniete nad 60%, „zadrhávanie“ sa znovu objaví. Teplota regulátora pri zapínaní nesmie prekročiť 70°C, inak nie je možné motor spustiť.
  • Ochrana pri strate signálu plynu: Regulátor ihneď vypne motor, pokiaľ signál chýba po dobu 0,25 s, aby sa predišlo ešte väčším škodám a rizikám vyplývajúcim z rýchlo sa otáčajúceho rotora alebo vrtule. Hneď ako je prijatý normálny signál, regulátor obnoví normálnu funkciu.
  • Ochrana proti preťaženiu: Regulátor vypne motor alebo sa automaticky reštartuje, keď sa jeho zaťaženie náhle zvýši na veľmi vysokú hodnotu.
  • Nadprúdová ochrana: Regulátor ihneď vypne motor, pokiaľ špičkový prúdový odber prekročí maximálnu povolenú hodnotu; potom obnoví normálnu funkciu. Ak potom prúdový odber stále prekračuje maximálnu povolenú hodnotu, motor je vypnutý úplne.

Tip: Pri vôbec prvom zapnutí regulátora najskôr vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre s pomocou vysielača alebo LED programovacej karty KAVAN PRO.

Technické informácie

Použitie Lietadlo, vrtuľník
Typ Striedavý
Trvalý prúd [A] 120
Max. špičkový prúd [A] 150
LiXX článkov 3 - 8
BEC napätie [V] 5.2 - 7.4
BEC prúd [A] 8
Dĺžka [mm] 77
Šírka [mm] 35
Výška [mm] 19
Hmotnosť [g] 93
Regulácia Jednosmerná
Brzda Áno
Vstup pre senzory Nie
Programovateľný Áno
